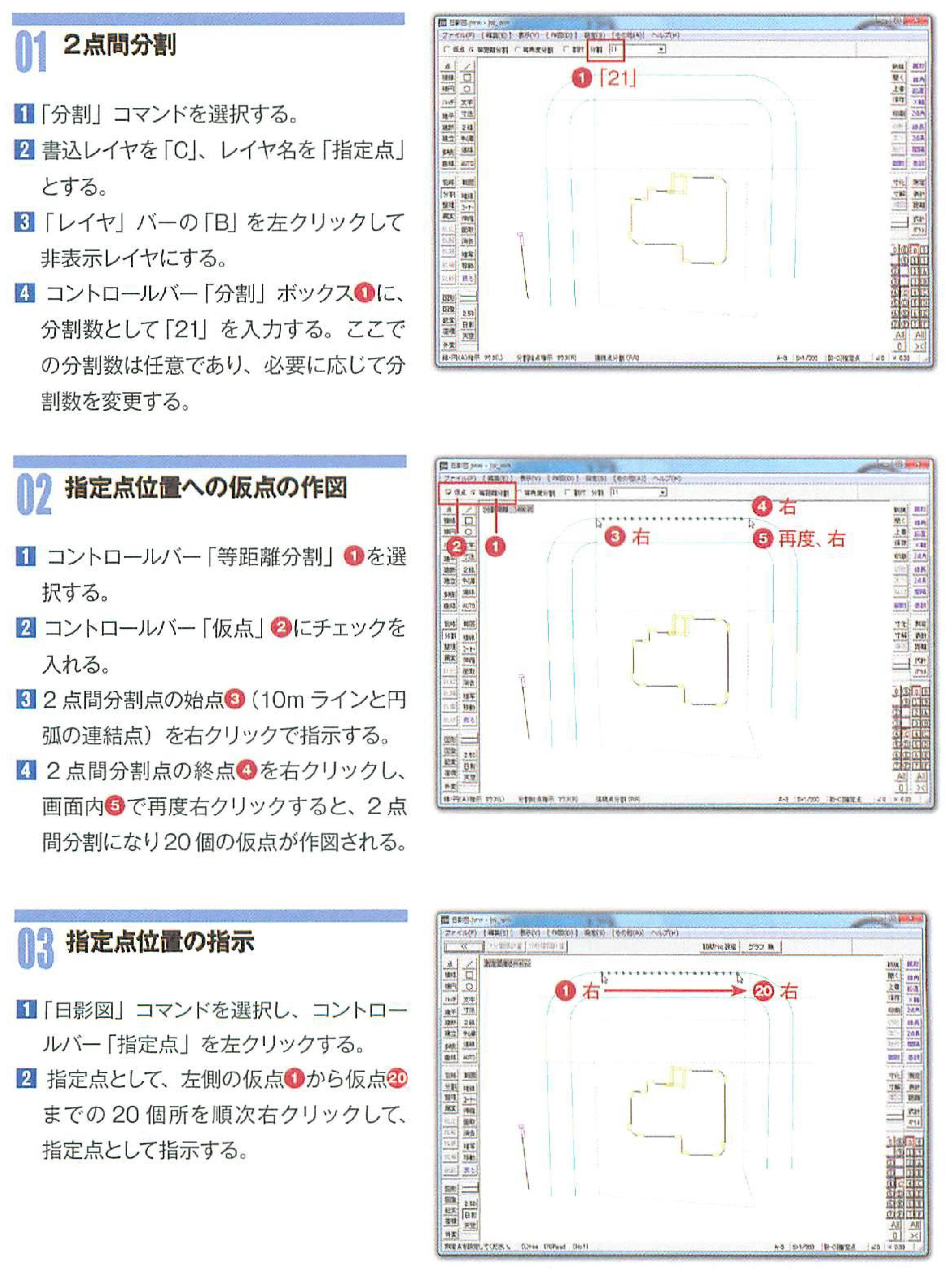

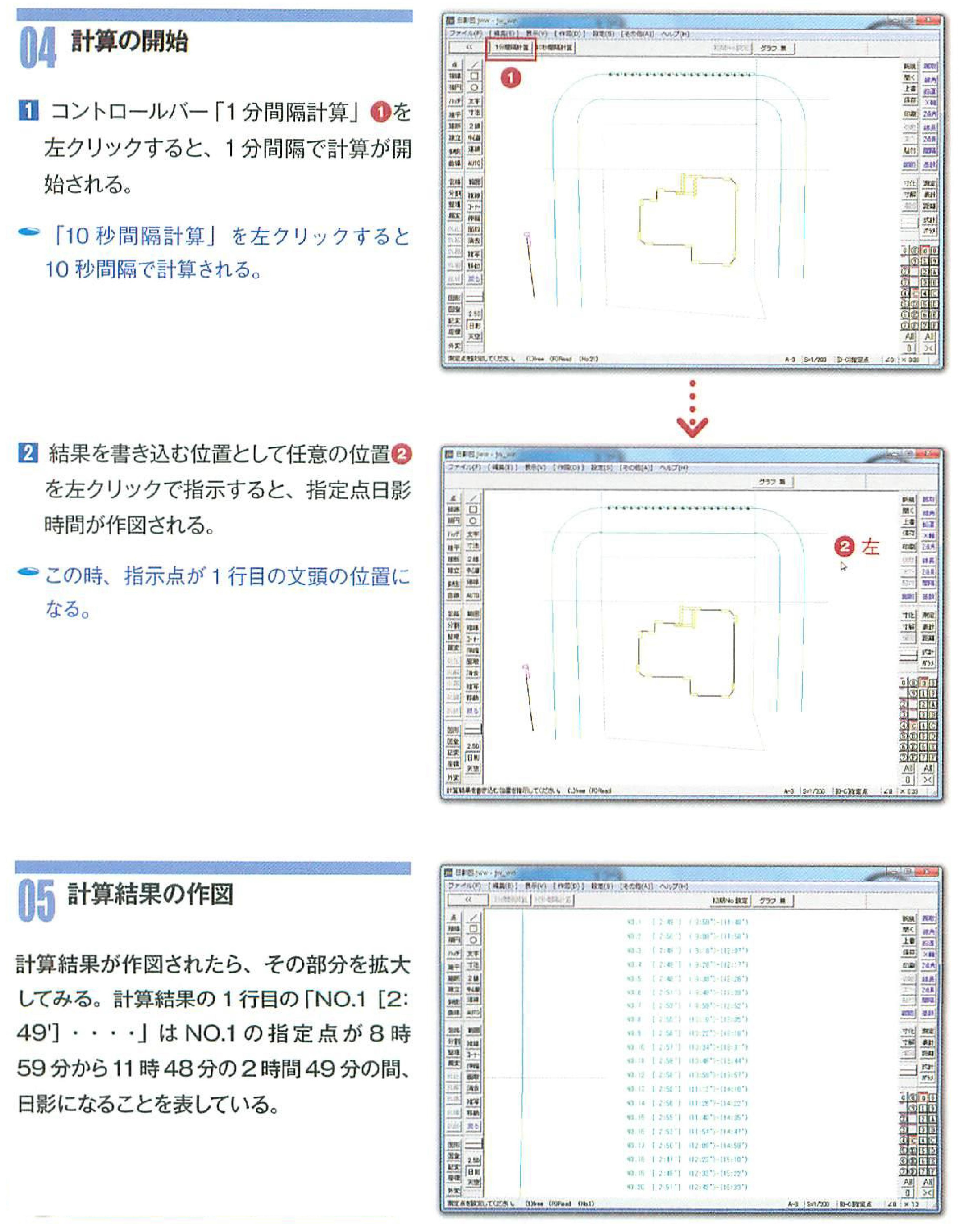

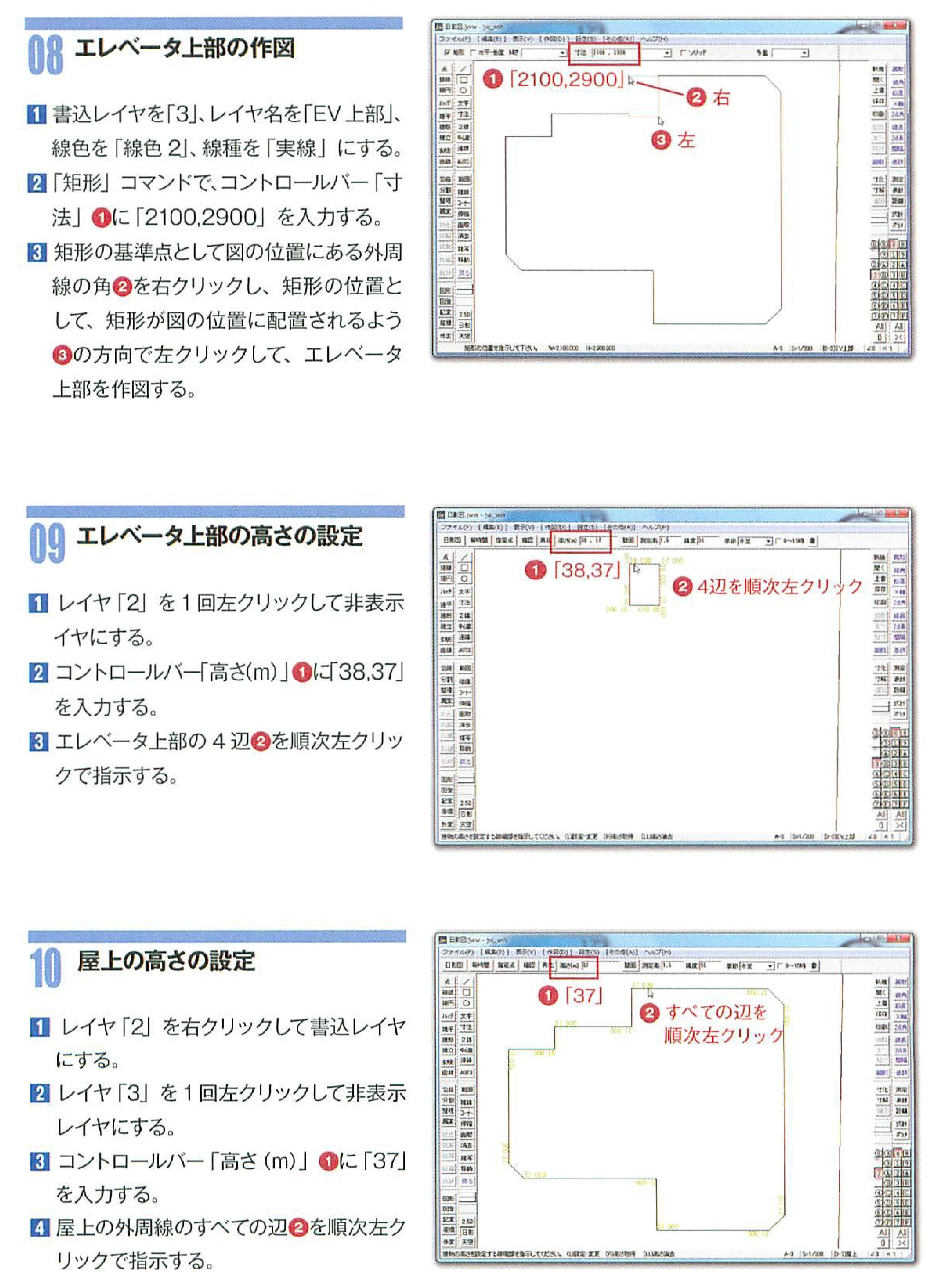

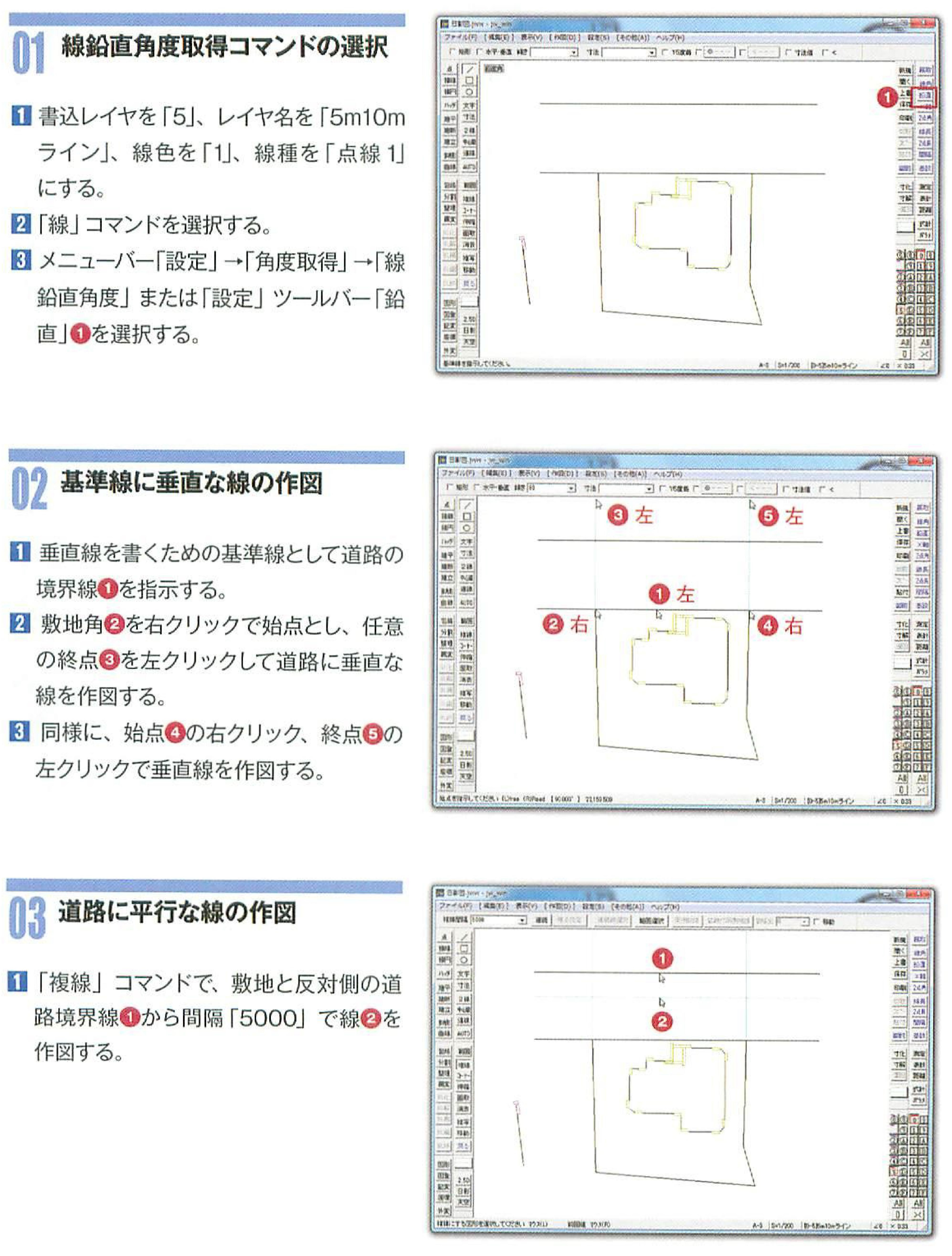

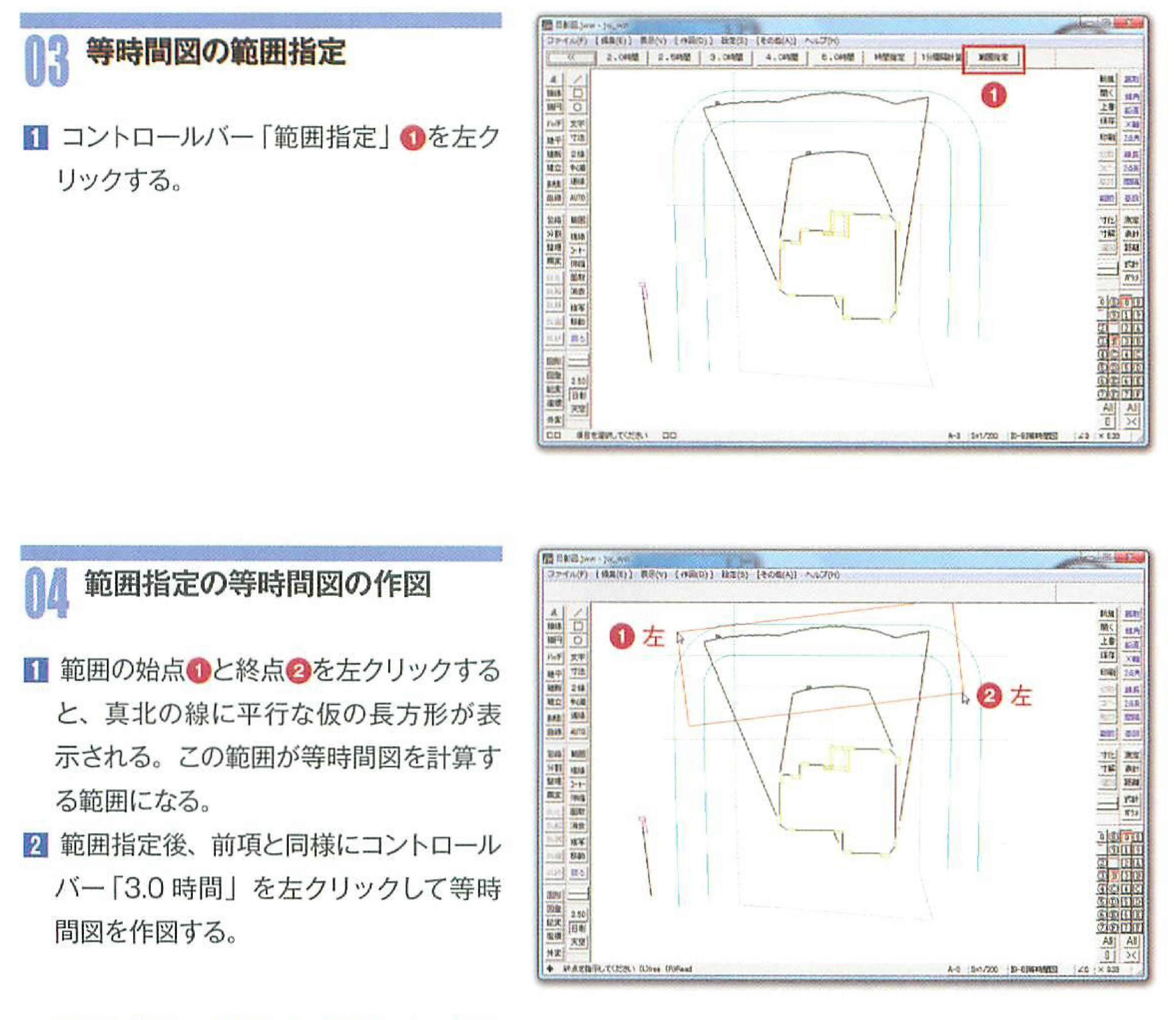

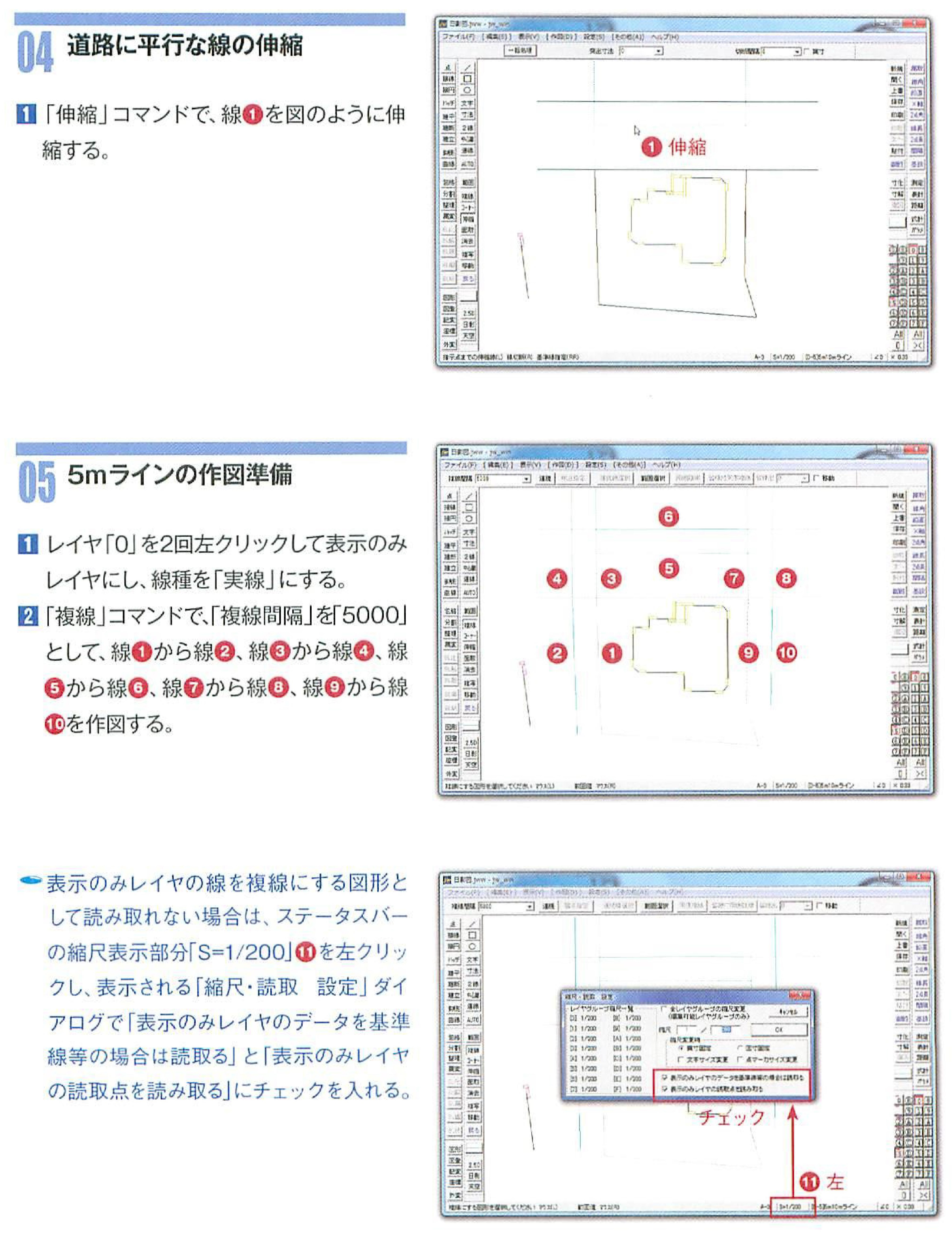

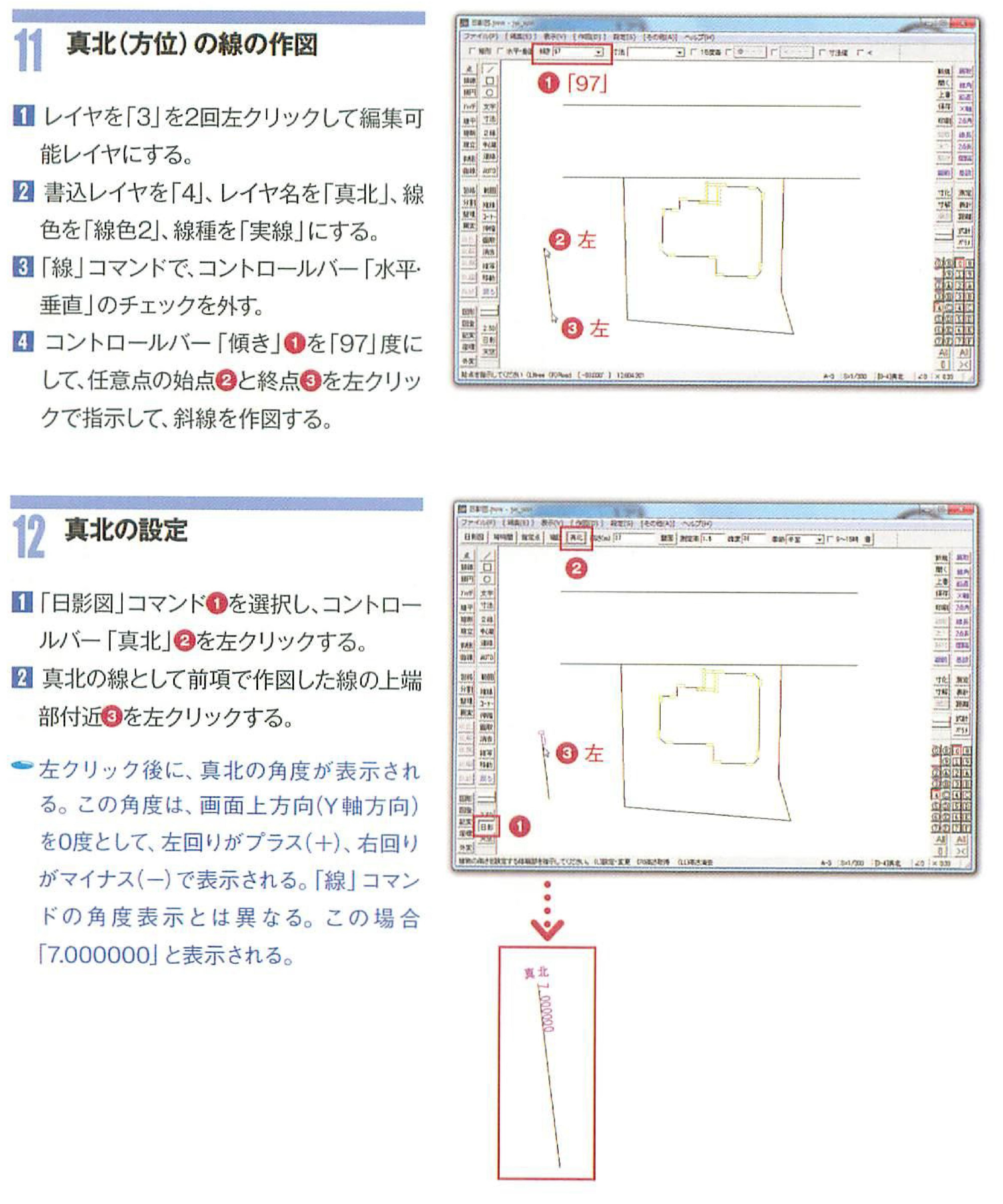

マンションの建物外形を作図し30分ごとの日影図と等時間日影図を作図し、指定点の日影時間を計算する。ここでは、測定面の高さが4ｍで、規制される日影時間が敷地境界から5mを超える範囲で5時間以上、10ｍを超える範囲で3時間以上の場合を仮定している。また北側が道路の場合の5ｍ・10ｍラインは面取りコマンドを使用して閉鎖方式で作図する等時間図の計算は、1分間隔または10秒間隔で行われる。また、指定点の日影時間計算は1分間隔または10秒間隔で行うことができる。
''

---

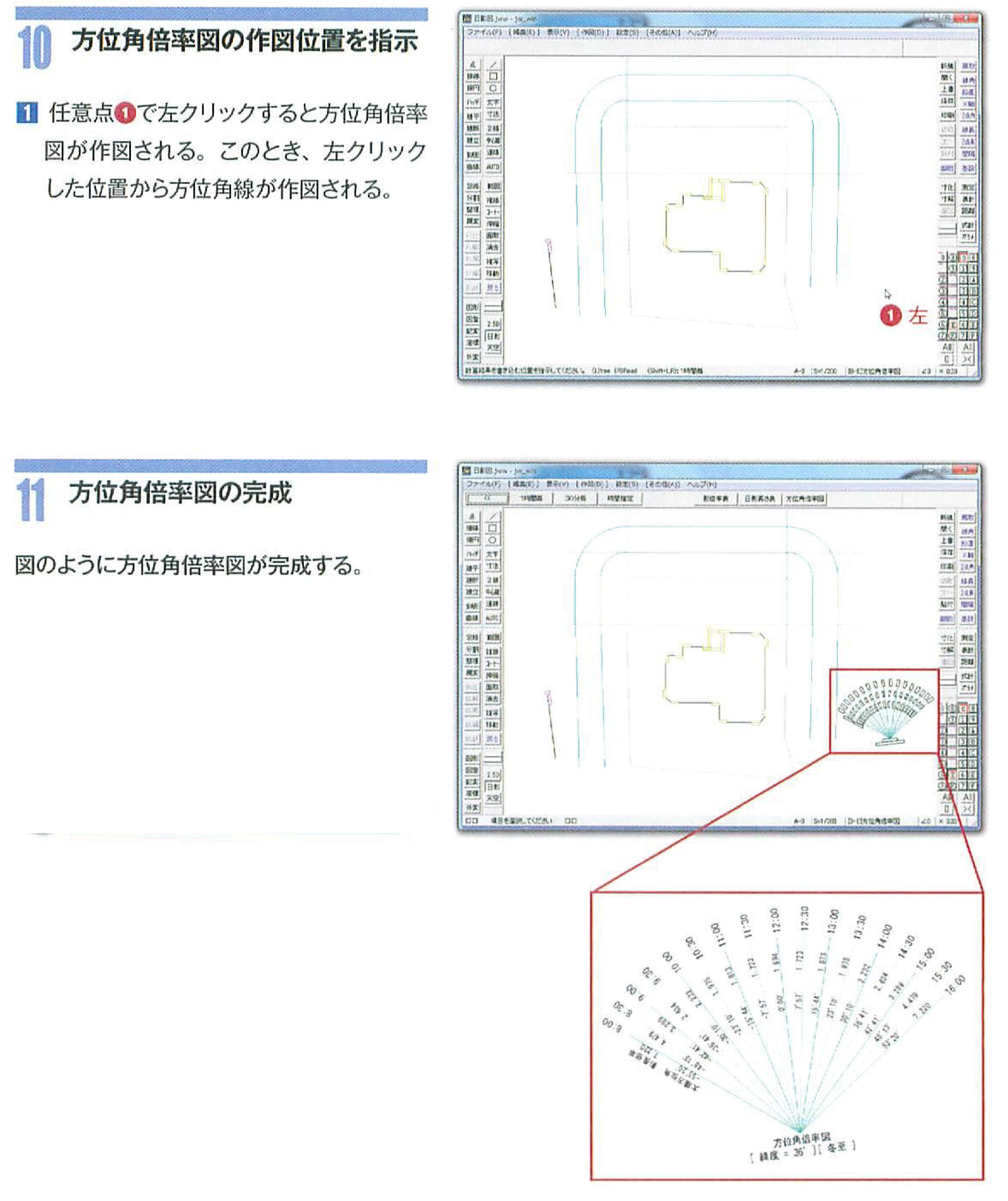

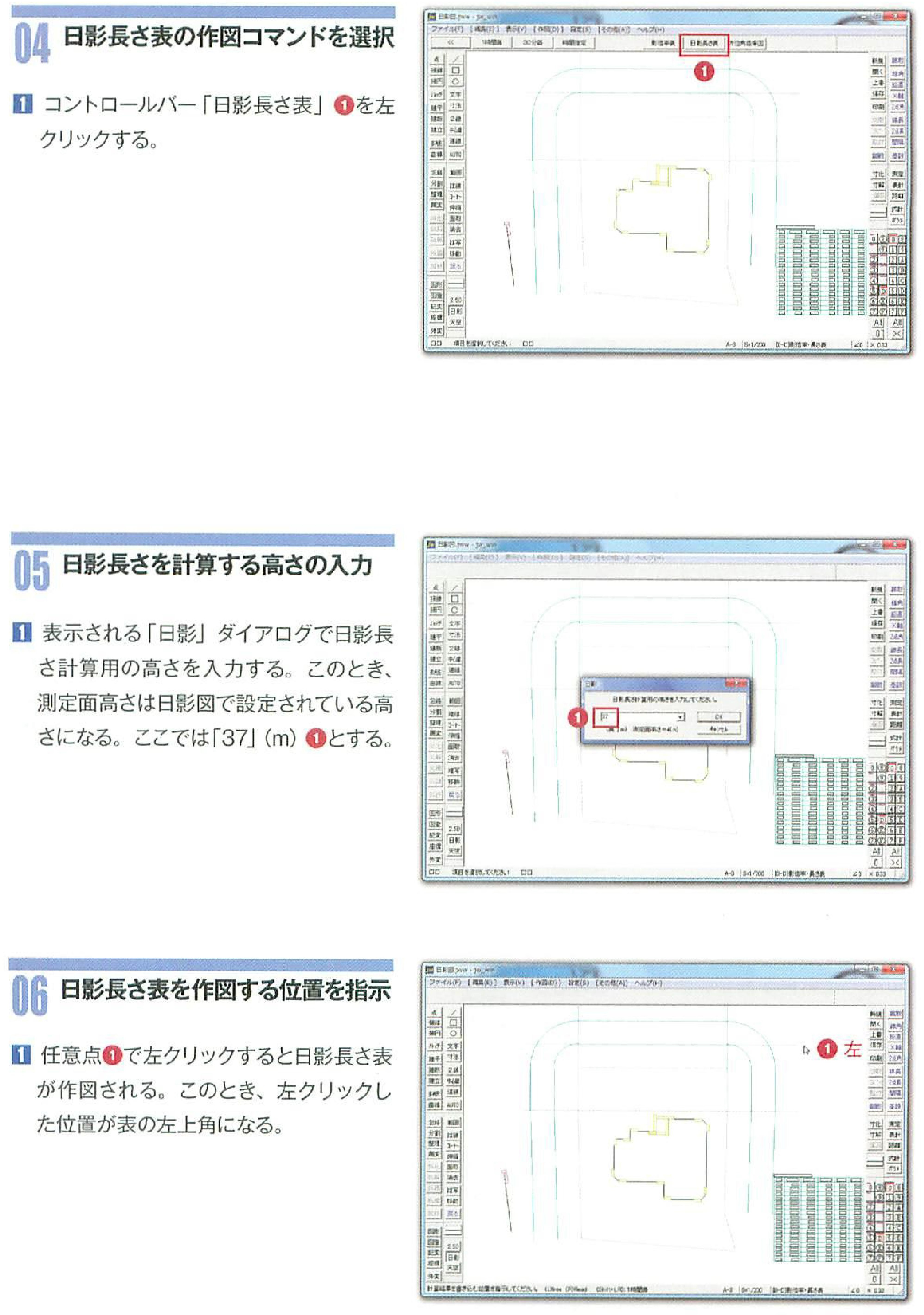

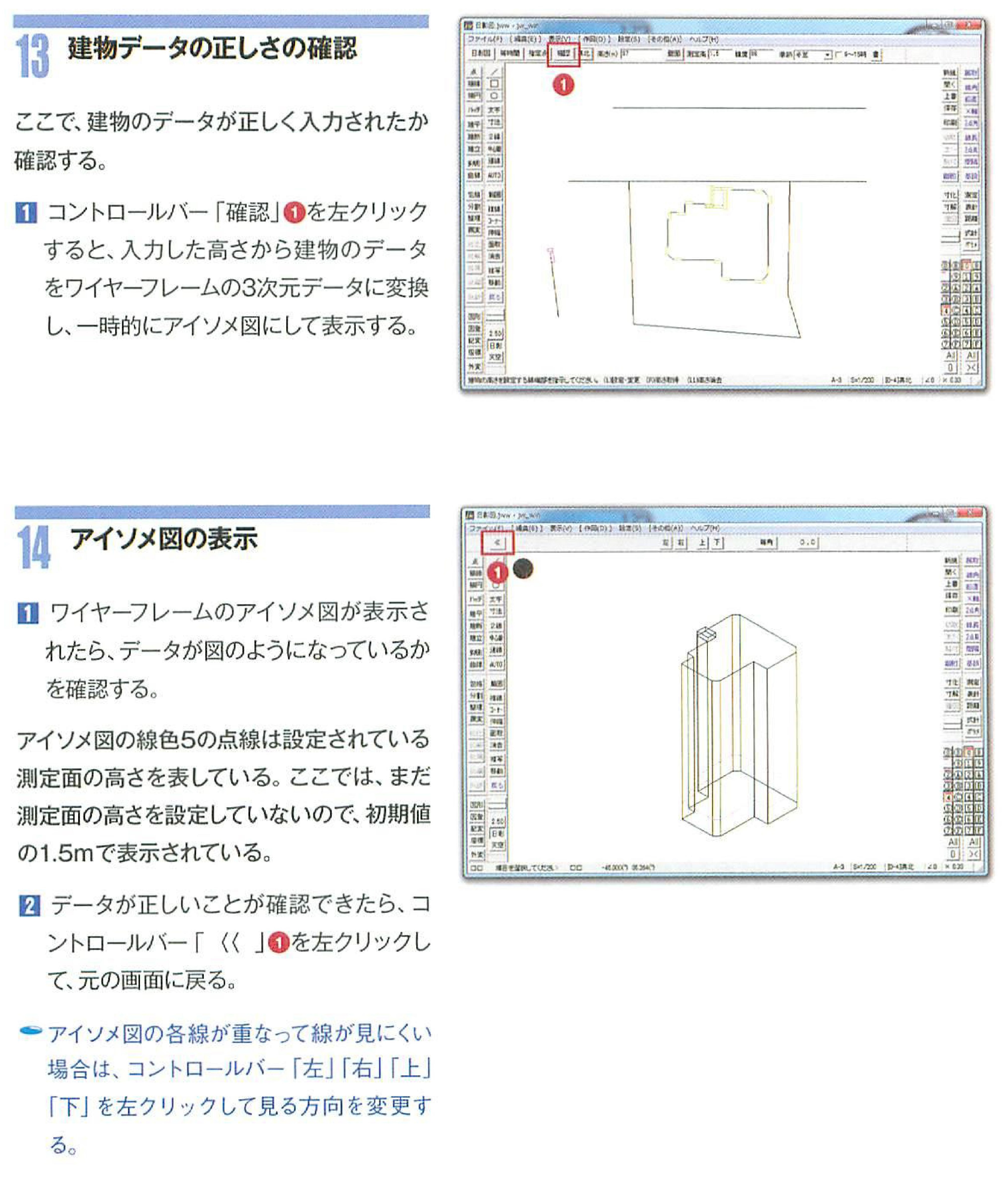

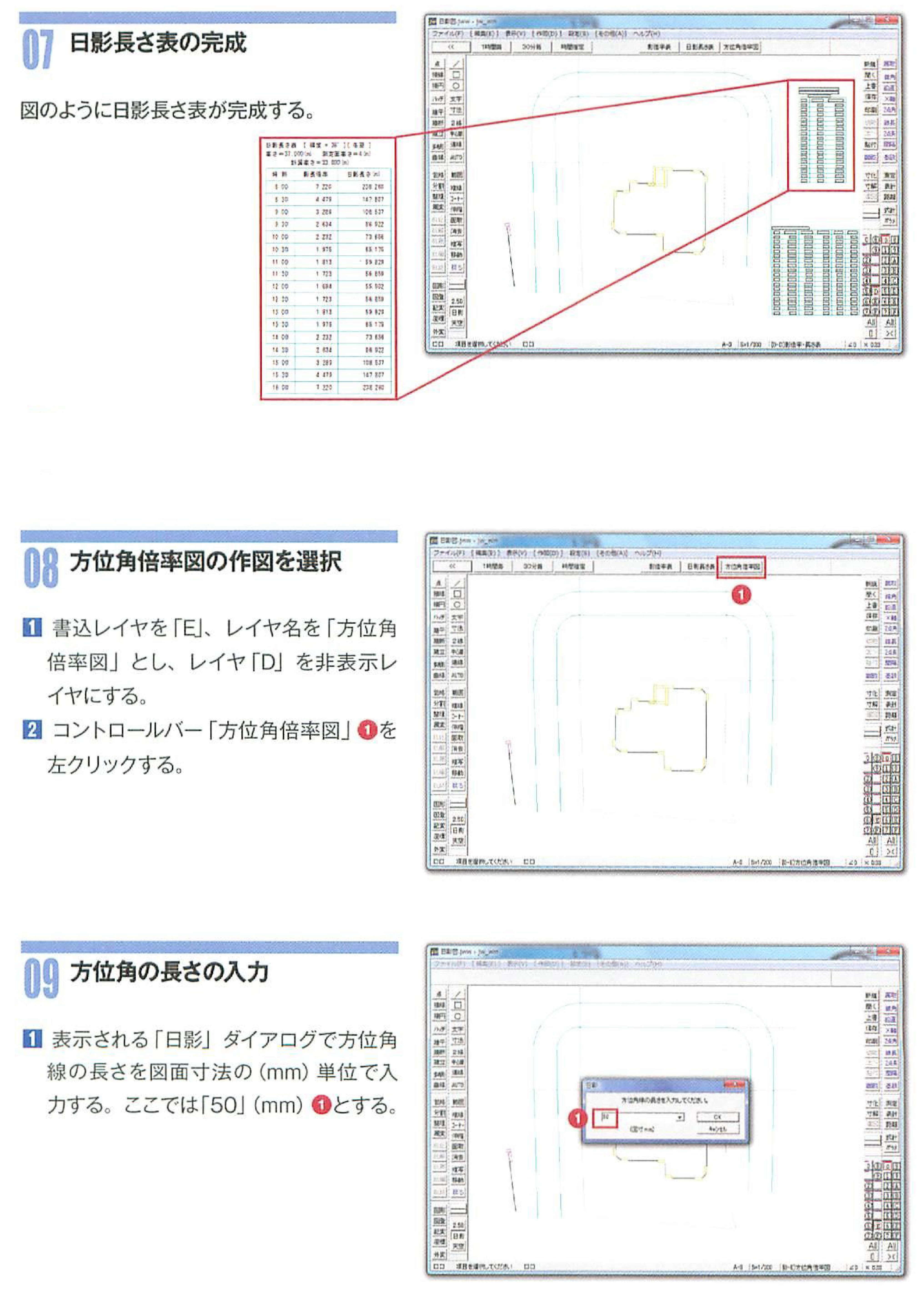

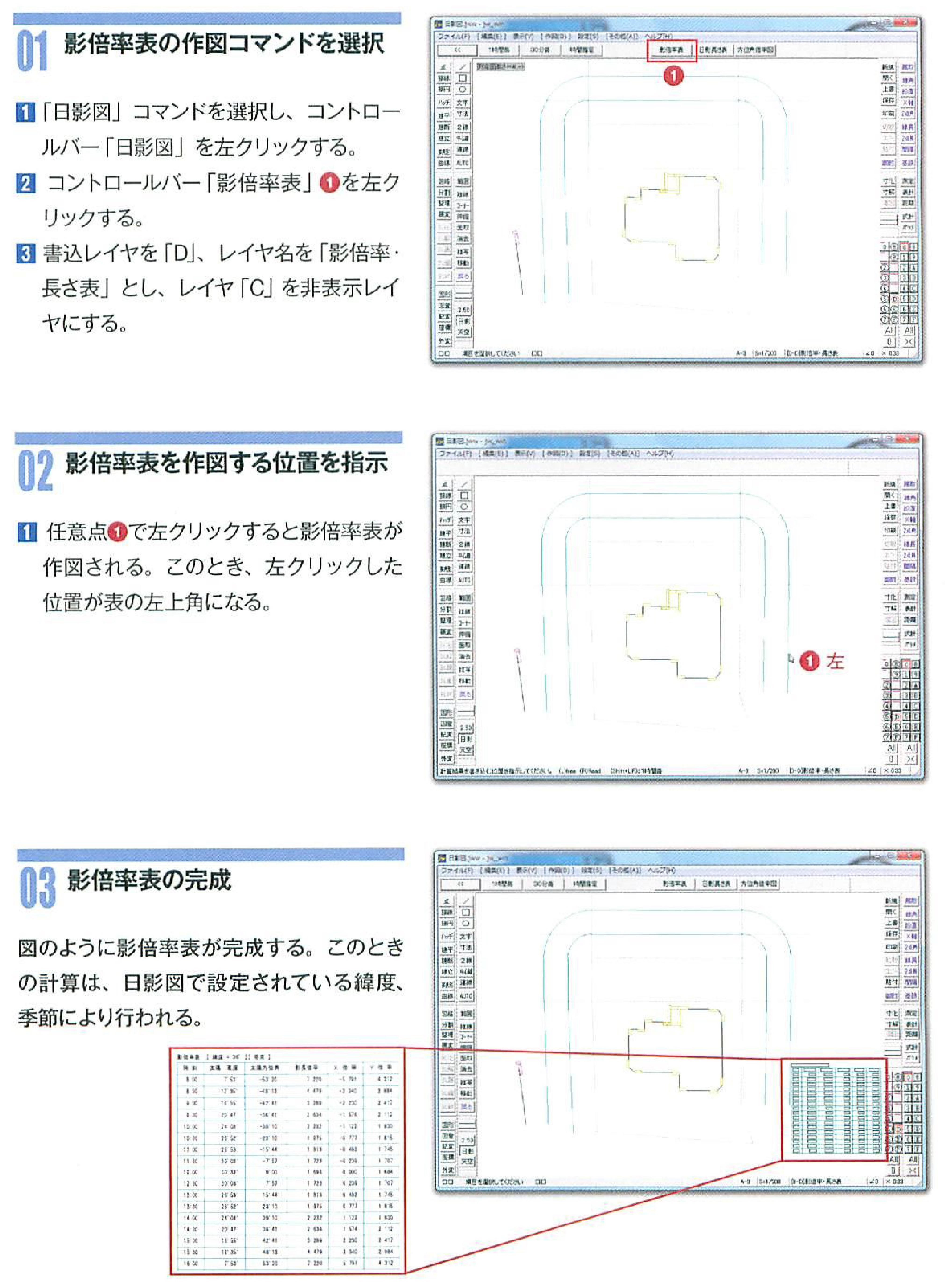

日影図の作図
