平面プランを平面詳細図に一気変換

画像の説明
線画図面



画像の説明

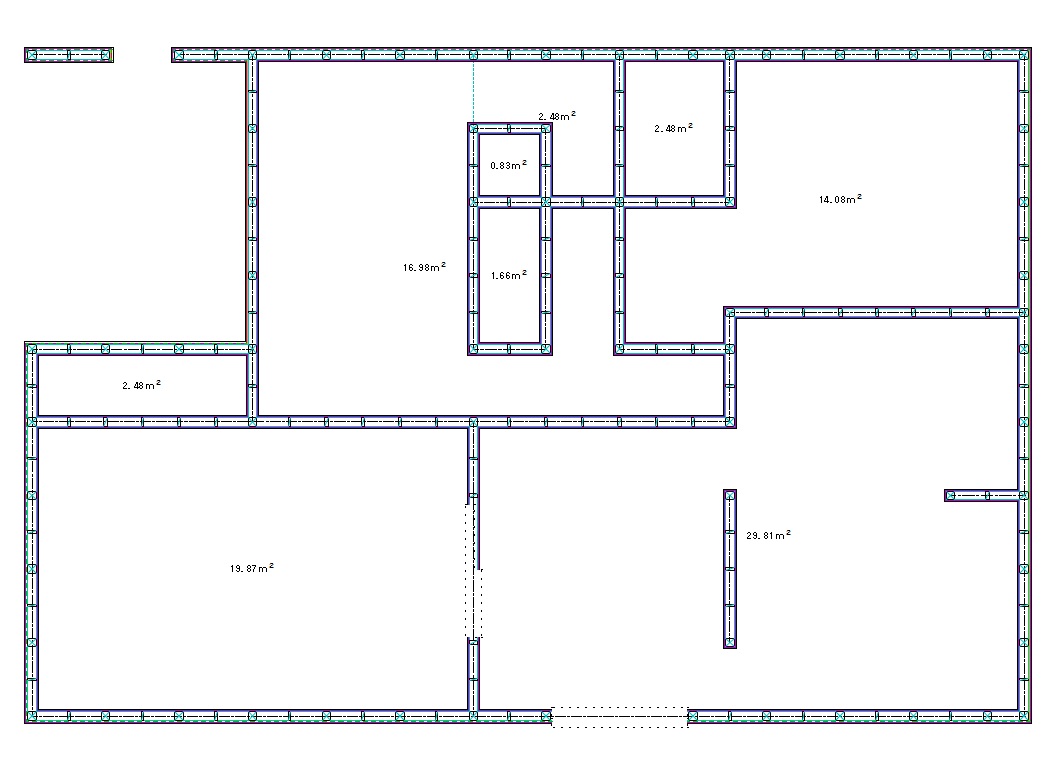

平面詳細図


中心線だけの木造住宅平面プランとして書いた簡単な線画です

外部変機能(フリーソフト)をJw_cadに読み込むだけで平面詳細図に自動変換されます。柱・間柱・下地板・仕上板・仕上げ材と面倒で時間が掛かった平面詳細図を瞬時に書きあげます。

フリーソフト「木造平面詳細図作成外部変形 Ver3.0」のインストールから使い方まで丁寧に講習します。どなたでも、変換したCADデータを、JWW図面に保存できるようになります。PCご持参の方は、ソフトをインストールしてから講習いたします。


サンプル図面


【ソフト名】 木造平面詳細図作成外部変形 Ver3.0 【登 録 名】 heimen30.zip
【著作権者】 ヒデプロン 【動作確認】 Win10 + Jw_cad(Version 8.03a)
【使用言語】 C++Builder6 【作成月 】 2022.11 【そ の 他】 フリーウェア


○ 概要
実線または一点鎖線で入力された壁芯線を基に以下の線を指定距離で作図します。全ての線でレイヤ、線色、線種を指定出来ます。外部線1、外部線2、外部線3及び内部線1は作図可否を指定出来ます。外部線1、外部線2、外部線3、外部仕上線、躯体線、
内部線1、内部仕上線、柱を壁芯線の端および交点に作図します。 柱または間柱を壁芯線上にグリッド間隔で作図します。間柱を壁芯線上のグリッドピッチの1/2位置に作図します。柱・間柱の作図可否を指定出来ます。柱・間柱の輪郭線と内部斜線のレイヤ、線色、線種をそれぞれ指定出来ます。但し、柱・間柱は内部の斜線属性が異なったときは、曲線属性は継続しません。建具輪郭線を描くとその内部の柱、間柱および仕上線などを消去します。建具輪郭線は補助線で作図します。壁芯線で囲まれた範囲の各床面積値を出力します。床面積の範囲は壁芯線の他に境界線として点線および二点鎖線が使えます。境界線の点線、二点鎖線には外部仕上線、躯体線、内部仕上線などは作成しません。壁芯線、建具輪郭線および境界線は斜線はサポートしません。
○ 使用法
壁芯線で間取りを描いたら、起動して範囲選択するだけです。詳しくはSAMPLE.JWWを参照してください。
○ オプション指定(上級者向け)
/Rをつけると設定画面を表示しないで即実行します。
例) heimen.exe /R
設定情報を指定ファイルからの読込/保存が出来ます。初回起動後に作成されるheimen.iniがデフォルトの設定ファイルです。この複製をインストールフォルダ内に作って名前を変更して指定してください。インストールフォルダ以外ではフルパスで指定します。
例) heimen.exe 準耐火.ini
○ バッチプログラム記述(上級者向け)
REM #1 グリッド原点の指示
○ 制限事項
断線や重複線があると誤作図する場合があります。起動する前にはjww側で[編集]-[データ整理]-[重複整理]を実行してください。
○ 免責事項
このプログラムを使用した事によって発生した損害は、一切補償しません。
○ 転載及び配布
下記条件にて転載及び配布は自由にできます。事前の了解も不要です。
(1)プログラムを改変しないでください。
(2)このままの形態で無料で配布してください。
○ 改訂履歴
20221117 V3.0
(1)ランダム線1~5の追加。(2)SXF対応拡張線色・線種の追加。
20140106 V2.0
(1)外部4線、内部2線に増やした。(2)柱内斜線の出力属性指定追加。(3)床面積出力追加。(4)設定ファイル指定をコマンドオプションに追加。
(5)設定ファイル系コマンドのポップアップメニューの追加。
20130608 V1.0 初版公開
○ その他
バグやご意見等は下記までメールいただければ時間があれば、対応はしていきたいと思います。 yuniten@kanadi.daynight.jp
